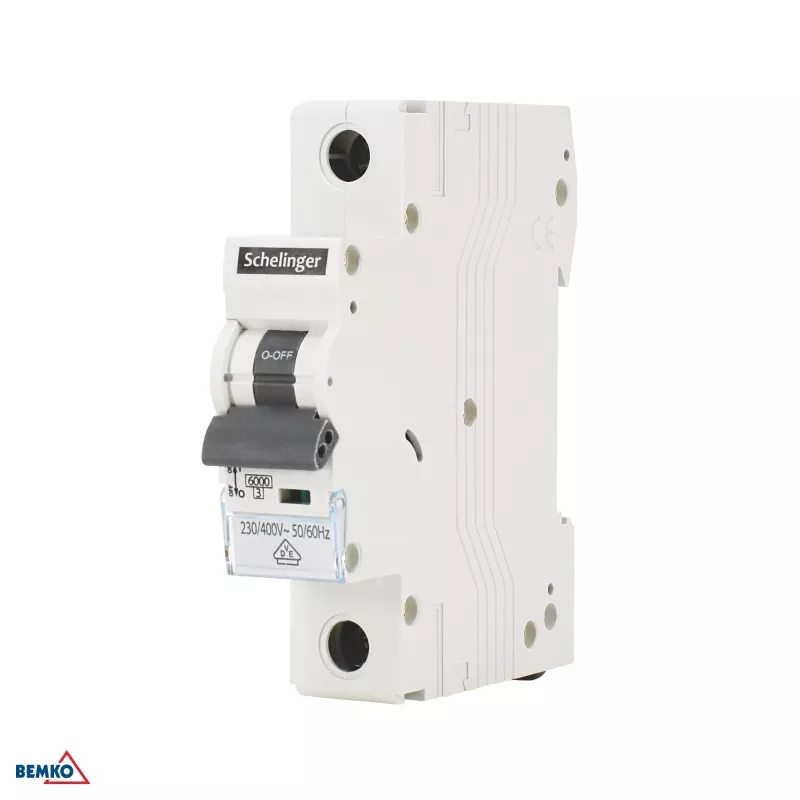

Schellinger A02-G8-1P-C63 6kA 1-poliga C-līknes 63A miniatūrs automātslēdzis

63 ampēri, C līkne, 6 kA pārrāvuma spēja — šis Schellinger automātiskais slēdzis ir gatavs aizsargāt jūsu elektroinstalāciju pret pārslodzēm un īssavienojumiem, vienlaikus ļaujot bez problēmām iedarbināt motorus un apgaismojumu ar lielāku palaišanas strāvu.

Priekšrocības

Kompaktais viena pola dizains viegli iekļaujas standarta DIN sliedē, taču tas, kas patiešām izceļ šo slēdzi, ir tā izturība: 10 000 elektrisko un 20 000 mehānisko ciklu. Skaidrais indikators uzreiz parāda, vai slēdzis ir ieslēgts, izslēgts vai atslēdzies pārslodzes dēļ. Skrūvju spailes pieņem vadu līdz 25 mm², tāpēc savienojumi būs droši pat ar resnākiem kabeļiem.

Kam tas paredzēts

• Sadales skapjiem mājās un birojos
• Ķēdēm ar mērenām palaišanas strāvām — motoriem, gaisa kondicionieriem, apgaismojumam
• Instalācijām, kur nepieciešami VDE un CE sertificēti komponenti

Galvenie tehniskie parametri

• Nominālā strāva: 63 A
• Atslēgšanas raksturlīkne: C
• Pārrāvuma spēja: 6 kA
• Nominālais spriegums: 230 V AC
• Polu skaits: 1
• Frekvence: 50/60 Hz
• Standarti: IEC/EN 60898-1
• Aizsardzības pakāpe: IP20 (spailes)
• Darba temperatūra: -25°C līdz +55°C
• Spaiļu šķērsgriezums: 1–25 mm²
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Enerģijas ierobežošanas klase: 3
• Nominālais impulsa spriegums: 4 kV

Lietošanas ieteikumi

Uzstādiet slēdzi uz DIN sliedes, pievienojiet fāzes vadu augšējā spailē un izejošo vadu apakšējā spailē. Pārliecinieties, ka vadi ir cieši pievilkti. Šis slēdzis ir paredzēts vienfāzes ķēdēm, tāpēc to var izmantot gan sadales skapjos, gan tieši pie patērētājiem.

Lai nodrošinātu pilnīgu aizsardzību, savienojiet šo automātisko slēdzi ar atbilstošu noplūdes strāvas aizsardzības ierīci un pārsprieguma aizsardzību. Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis.
