Schelinger A02-G8-1P-B25 25A viena pola 6kA B-līknes automātiskais slēdzis

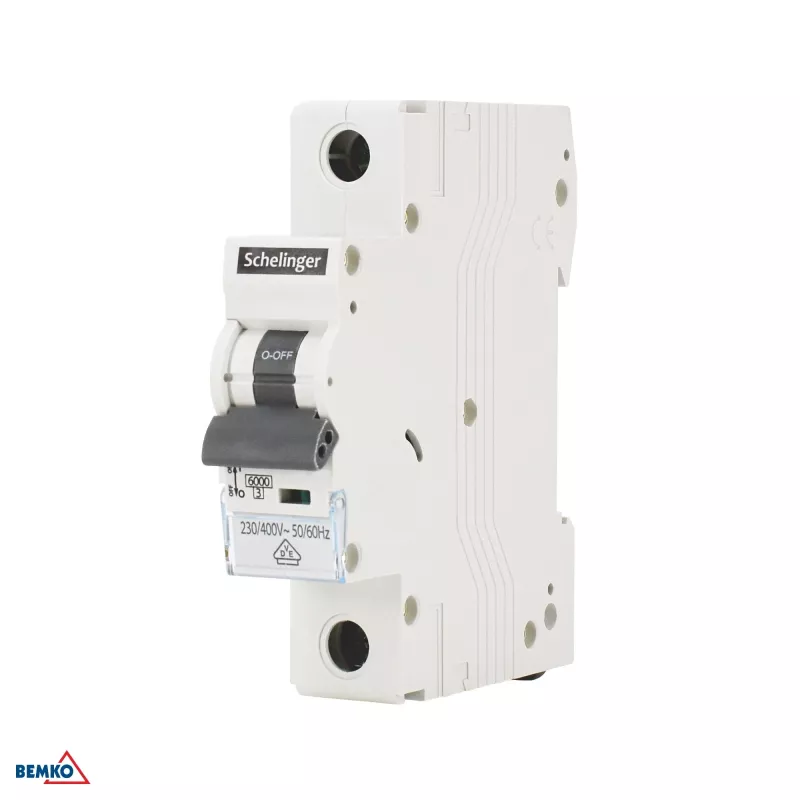

Vispirms pamanīsi kompakto, robusto korpusu ar skaidru ON/OFF indikatoru – tas ir gatavs darbam uz 35 mm DIN sliedes, un tā vāciņš iztur ikdienas sitienus. Bet patiesā vērtība slēpjas iekšā: 6 kA pārrāvuma spēja un B līkne, kas ātri nostrādā pie īssavienojumiem, bet neizsit slēdzi pie normāliem ieslēgšanas strāvas impulsiem. Šis ir slēdzis, kas domāts tam, lai aizsargātu 25 A ķēdes dzīvojamās un vieglās komerciālās ēkās – bez liekas elektronikas, tikai uzticama aizsardzība.

Kam tas paredzēts

Šis viena pola automātiskais slēdzis (MCB) ir radīts vienfāzes ķēžu aizsardzībai pret pārslodzi un īssavienojumiem. Tas ir piemērots apgaismojuma, kontaktligzdu un mazo sadzīves tehnikas ķēdēm, kur nepieciešama 25 A nominālā strāva. B līkne nozīmē, ka slēdzis nostrādā pie 3–5 reizes lielākas strāvas par nominālo – tieši tas, kas vajadzīgs standarta sadzīves vadiem ar mēreniem ieslēgšanas strāvas pārspriegumiem.

Galvenās priekšrocības

• 6 kA pārrāvuma spēja – droši pārtrauc īssavienojumus pat pie lielām īsslēguma strāvām
• B līkne – ātra reakcija uz īssavienojumiem, bet neizsit pie normāliem ieslēgšanas impulsiem
• VDE un CE sertifikāti – apstiprināta kvalitāte un atbilstība IEC/EN 60898-1
• Plašs spaiļu diapazons 1–25 mm² – viegli pieslēgt gan viendzīslu, gan dzīslu vadus
• Izturīga konstrukcija – 10 000 elektrisko un 20 000 mehānisko ciklu
• IP20 aizsardzības pakāpe – piemērots sadales skapjiem ar aizsargvāku

Tehniskie parametri

• Polu skaits: 1P (viena pola)
• Nominālā strāva (In): 25 A
• Pārrāvuma līkne: B
• Īsslēguma pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230 V AC
• Nominālā frekvence: 50/60 Hz
• Montāža: DIN sliede (35 mm)
• Atbilstība: IEC/EN 60898-1
• Sertifikāti: VDE, CE
• Spaiļu kapacitāte: 1–25 mm² (viendzīslu/dzīslu)
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Savienojums: skrūvju spailes
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Indikācija: ON/OFF pozīcijas indikators

Kā lietot

Uzstādīšana ir vienkārša: nofiksē slēdzi uz 35 mm DIN sliedes, pievelc vadus spailēs (līdz 25 mm²), un gatavs. Pirms darba pārbaudi, ka ķēde ir atslēgta. Pēc nostrādes vienkārši pārslēdz sviru atpakaļ ON pozīcijā – indikators skaidri parāda stāvokli.

Mūsu vērtējums

Schelinger A02-G8-1P-B25 ir uzticams izvēle 25 A ķēžu aizsardzībai. VDE sertifikāts, augstā pārrāvuma spēja un robustā konstrukcija padara to piemērotu gan jaunām instalācijām, gan veco slēdžu nomaiņai. Vienkāršs, drošs un izturīgs – tieši tas, kas vajadzīgs praktiskam darbam.
