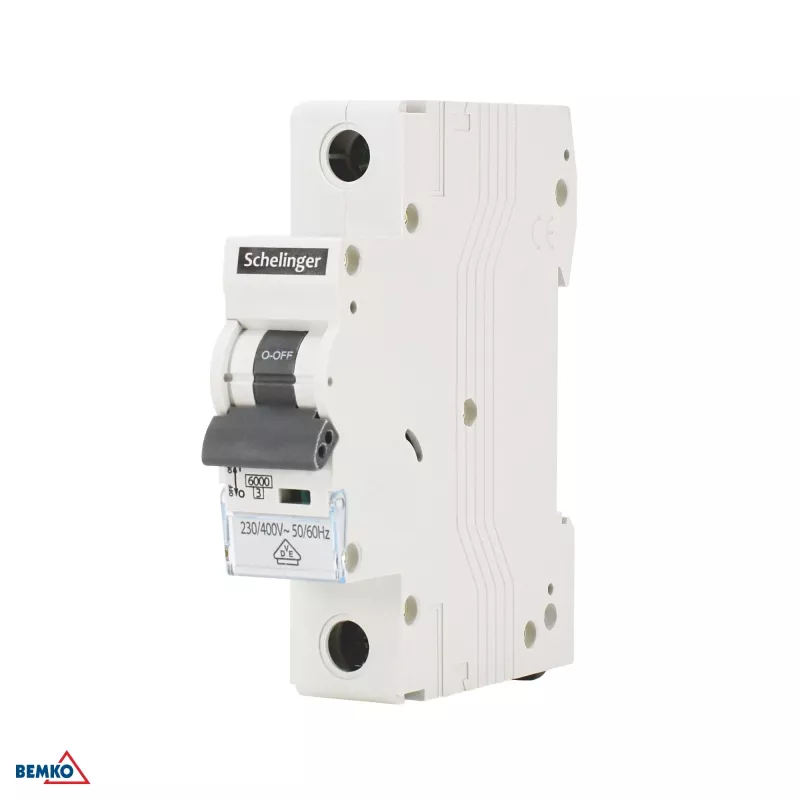

Schellinger A02-G8-1P-C32 32 A vienpola C-līknes automātiskais slēdzis 6 kA

Vispirms pamanīsi kompakto 18 mm plato korpusu – viens modulis, kas iederas jebkurā standarta sadales skapī un atstāj vietu citām iekārtām. Bet īstā vērtība slēpjas iekšā: Schellinger A02-G8-1P-C32 ir vienpola automātiskais slēdzis ar C-līknes raksturlīkni, kas līdzsvaro jutību un praktiskumu. Tas ir radīts, lai aizsargātu ķēdes, kurās notiek īslaicīgi strāvas pārspriegumi – piemēram, motoru iedarbināšana vai LED draiveru ieslēgšanās – bez liekas atslēgšanās, bet tajā pašā laikā ātri nostrādā pie īssavienojumiem un pārslodzēm.

Galvenās specifikācijas

• Nominālā strāva: 32 A
• Raksturlīkne: C (tūlītēja atslēgšanās pie 5–10 × nominālās strāvas)
• Pārrāvuma spēja: 6 kA (Icn)
• Nominālais spriegums: 230/400 V AC, 50/60 Hz
• Polu skaits: 1P (aizsargā vienu fāzi)
• Uzstādīšana: DIN sliede 35 mm
• Termināļi: skrūvju tipa, 1–25 mm²
• Aizsardzības klase: IP20 (termināļi)
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Standarti: IEC/EN 60898-1
• Sertifikācija: VDE, CE
• Enerģijas ierobežošanas klase: 3
• Darba temperatūra: -25°C līdz +55°C
• Sērija: S-100
• Atslēgšanās indikators: jā

Kam tas derēs

Šis slēdzis ir piemērots elektriķiem un sadales skapju montētājiem, kas strādā ar dzīvojamo un vieglās komercijas objektiem. C-līkne padara to par drošu izvēli ligzdu ķēdēm, apgaismojumam ar elektroniskajiem balastiem vai LED draiveriem, kā arī maziem motoriem – sūkņiem, ventilatoriem, garāžas durvju piedziņām. Ja projektē rūpniecisko vadības ķēdi ar mēreniem ieslēgšanas pārspriegumiem, šis modelis būs piemērots.

Kā to lietot

Uzstādīšana ir vienkārša: uzspied uz 35 mm DIN sliedes, pievieno vadus (1–25 mm²) un pievelc skrūves. Pārliecinies, ka augšējā aizsardzība un kabeļu šķērsgriezums ir saskaņoti ar 32 A nominālo strāvu un 6 kA pārrāvuma spēju. Ja projekta īssavienojuma strāva var pārsniegt 6 kA, izvēlies slēdzi ar lielāku Icn. Atslēgšanās indikators palīdz ātri atrast nostrādājušo slēdzi – tas ietaupa laiku defektu meklēšanā.

Padoms: C-līkne nav domāta ķēdēm ar ļoti lieliem ieslēgšanas pārspriegumiem (piemēram, transformatori ar lielu magnētisko piesātinājumu) – tām izvēlies D-līkni. Un atceries: šis slēdzis nav paredzēts līdzstrāvas ķēdēm.
