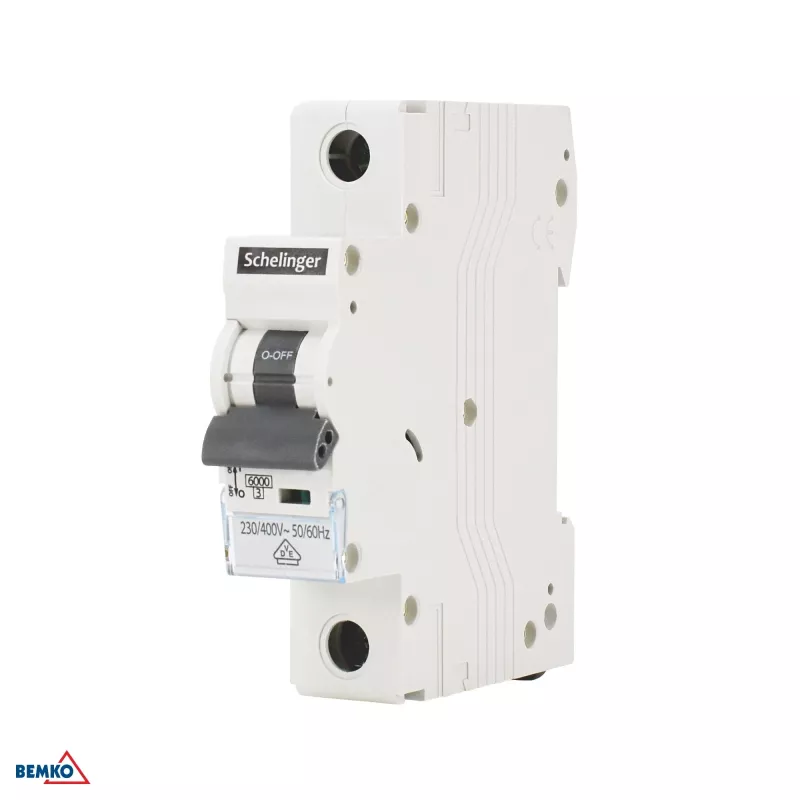

SCHELINGER A02-G8-1P-B10 Automātiskais slēdzis 6kA 1P B 10A VDE

Elektriķis, uzstādot sadales skapi dzīvoklī, izvēlas SCHELINGER A02-G8-1P-B10, lai aizsargātu apgaismojuma līniju. Īssavienojuma gadījumā šis 10 A vienpola automātiskais slēdzis acumirklī atslēdz ķēdi, novēršot bojājumus vadiem un pieslēgtajām lampām.

Galvenās īpašības

• Polu skaits: 1 (1P)
• Nominālā strāva: 10 A
• Atslēgšanas raksturlīkne: B
• Īssavienojuma atslēgšanas spēja (Icn): 6 kA
• Nominālais spriegums: 230 V AC
• Nominālā frekvence: 50/60 Hz
• Uzstādīšana: DIN sliede (35 mm)
• Standarti: EN 60898-1, VDE
• Skrūvju spailes: 1–25 mm²
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Nominālais impulsa spriegums (Uimp): 4 kV

Kāpēc to izvēlēties

Šis automātiskais slēdzis apvieno uzticamu pārslodzes un īssavienojuma aizsardzību ar VDE sertifikāciju, nodrošinot atbilstību Eiropas drošības standartiem. Tā B raksturlīkne ir optimizēta ķēdēm ar zemu ieslēgšanas strāvu, piemēram, apgaismojumam un kontaktligzdām dzīvojamās un komerciālās ēkās. 6 kA atslēgšanas spēja tiek galā ar tipiskiem bojājumu līmeņiem gala ķēdēs, savukārt skrūvju spailes ļauj pieslēgt dažāda šķērsgriezuma vadus.

Ideāli lietošanas gadījumi

• Apgaismojuma ķēžu aizsardzība mājās un birojos
• Kontaktligzdu ķēdes ar mērenu slodzi
• Vadības ķēdes rūpnieciskajos paneļos
• Veco instalāciju atjaunošana un jaunas uzstādīšanas DIN sliežu sadales skapjos

Noderīgi zināt

Ierīcei ir skaidrs ON/OFF stāvokļa indikators, lai ātri noteiktu statusu. Tās kompaktā viena moduļa platība (18 mm) ietaupa vietu sadales skapī. Ar 20 000 mehānisko ciklu noturību tā nodrošina ilgtermiņa uzticamību. IP20 aizsardzības pakāpe nozīmē, ka tā paredzēta uzstādīšanai slēgtā korpusā, pasargājot no cietiem priekšmetiem, kas lielāki par 12,5 mm, bet ne no ūdens.

Padoms: Pirms uzstādīšanas pārbaudiet, vai slēdža nominālā strāva atbilst aizsargājamās ķēdes slodzei. B raksturlīkne ir piemērota apgaismojumam un kontaktligzdām, bet, ja ķēdē ir lielas ieslēgšanas strāvas (piemēram, motori), izvēlieties C vai D raksturlīkni.
