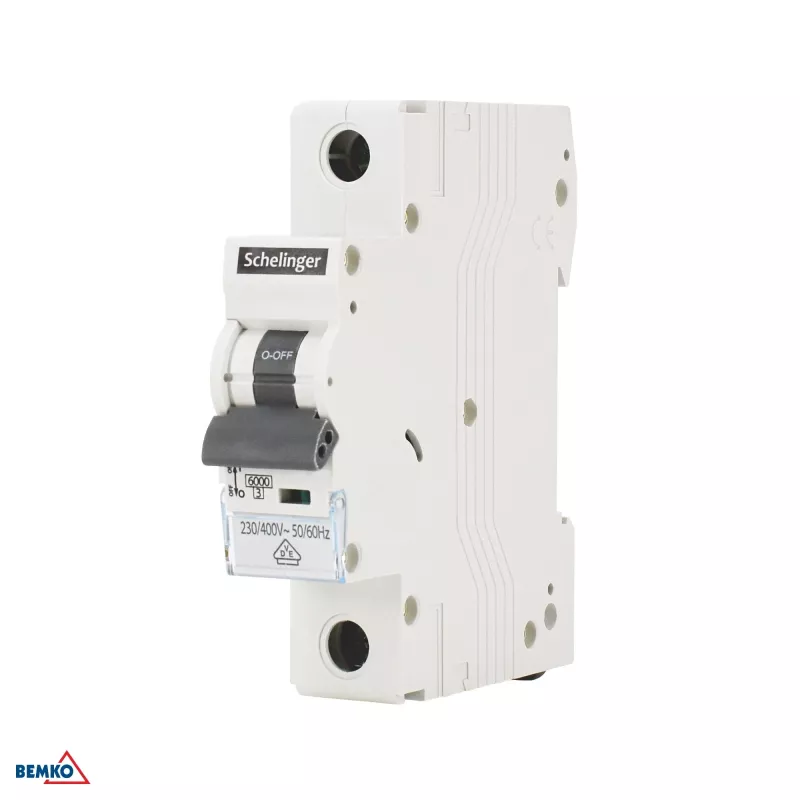

SCHELINGER A02-G8-1P-C40 6kA 1-pola C-līknes 40A automātiskais slēdzis VDE

Vispirms pamanīsi tā kompakto 18 mm platumu – viens modulis, kas iekļaujas jebkurā sadales skapī un atbrīvo vietu citām iekārtām. Bet īstā vērtība slēpjas iekšā: SCHELINGER A02-G8-1P-C40 ir 6kA pārrāvuma jaudas automātiskais slēdzis, kas aizsargā vienfāzes ķēdes līdz 40 A. Tas ir VDE sertificēts, kas nozīmē, ka tas atbilst stingrākajiem drošības standartiem un ir gatavs strādāt gadiem ilgi.

Kam tas paredzēts

Šis 1-pola slēdzis ir domāts elektriķiem, sadales skapju montētājiem un mājas meistariem, kuri strādā ar dzīvojamo, komerciālo vai vieglās rūpniecības elektroinstalācijām. Tas aizsargā vienfāzes ķēdes ar nominālo strāvu līdz 40 A – piemēram, jaudīgas sadzīves tehnikas līnijas, apakšsadales vai atsevišķas iekārtu pieslēgumus.

Galvenās priekšrocības

• Nominālā strāva 40 A, C-līknes atslēgšanas raksturlīkne
• Pārrāvuma jauda 6 kA (Icn) saskaņā ar EN 60898-1
• 1-pola (1P) konstrukcija, 1 modulis (18 mm)
• VDE sertifikāts – atbilstība stingriem drošības noteikumiem
• Montāža uz DIN sliedes – vienkārša uzstādīšana sadales skapjos
• Svira ar skaidru IESLĒGTS/IZSLĒGTS indikāciju un brīvas atslēgšanas mehānismu

Specifikācijas

• Zīmols: SCHELINGER
• Modelis: A02-G8-1P-C40
• MPN: A02-G8-1P-C40
• EAN: 5900280970824
• Tips: Automātiskais slēdzis (MCB)
• Polu skaits: 1
• Nominālā strāva: 40 A
• Atslēgšanas raksturlīkne: C
• Nominālā pārrāvuma jauda: 6 kA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Standarti: EN 60898-1, VDE sertificēts
• Montāža: DIN sliede (35 mm)
• Platums: 1 modulis (18 mm)
• Darba temperatūra: -25°C līdz +55°C
• Uzglabāšanas temperatūra: -40°C līdz +70°C

Kā lietot

Uzstādot, pārliecinies, ka slēdzis ir piemērots ķēdes slodzei un kabeļa šķērsgriezumam. C-līkne ir piemērota ķēdēm ar mērenu ieslēgšanas strāvu, piemēram, motoriem un apgaismojumam. Stiprini slēdzi uz DIN sliedes, pievieno vadus atbilstoši shēmai un pārbaudi darbību.

Padoms: Izvēlies slēdzi ar nominālo strāvu, kas atbilst ķēdes paredzamajai slodzei un kabeļa šķērsgriezumam. C-līkne ir piemērota ķēdēm ar mērenu ieslēgšanas strāvu, piemēram, motoriem un apgaismojumam. Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis, un slēdzis regulāri jāpārbauda.
