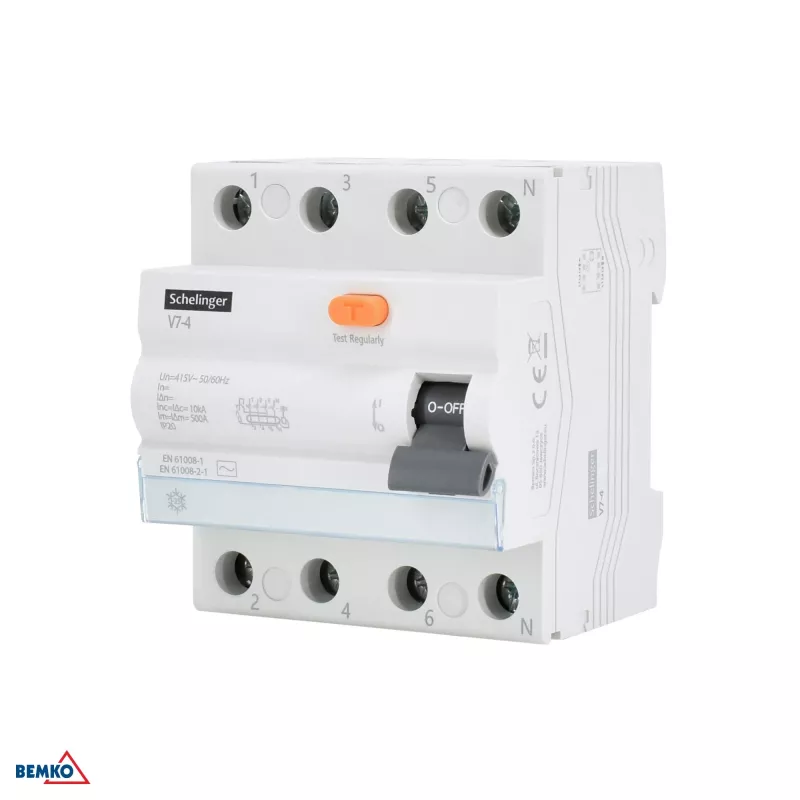

SCHELINGER A03-V7-4-25-030 25A 30mA 4P noplūdes strāvas aizsargslēdzis (RCD) AC tips

Vai jūsu sadales skapī ir vieta, kur ieslēgt drošu aizsardzību pret zemesslēgumu? Šis SCHELINGER A03-V7-4-25-030 četrpolu RCD ar 25A nominālo strāvu un 30mA jutību ir tieši tas, kas nepieciešams, lai pasargātu cilvēkus un iekārtas no bīstamām noplūdes strāvām. Piemērots gan mājas, gan komerciāliem objektiem.

Priekšrocības

Ātra izslēgšanās (momentānā raksturlīkne) – reaģē uz maiņstrāvas noplūdēm, pirms tās kļūst bīstamas. Kompakts 4 moduļu platums (72 mm) – ietaupa vietu uz DIN sliedes. Testa poga – ļauj regulāri pārbaudīt ierīces darbspēju bez īpašiem instrumentiem. Izturīga konstrukcija: 10 000 mehānisko un 2 000 elektrisko ciklu.

Kam tas der

• Dzīvojamo māju elektrosadalēm
• Biroju un veikalu sadales skapjiem
• Rūpnieciskiem vadības paneļiem
• Jebkurām 230/400 V AC ķēdēm, kur nepieciešama aizsardzība pret sinusoidālām maiņstrāvas noplūdēm

Galvenie tehniskie parametri

• Tips: AC (reaģē uz sinusoidālu maiņstrāvu)
• Polu skaits: 4P (četri poli)
• Nominālā strāva (In): 25 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Īsslēguma izturība (Inc): 6 kA
• Uzstādīšana: uz DIN sliedes (35 mm)
• Moduļu platums: 4 moduļi (72 mm)
• Aizsardzības klase: IP20 (spailes), IP40 (korpuss)
• Darba temperatūra: -25°C līdz +40°C
• Standarti: IEC/EN 61008-1
• Izslēgšanas raksturlīkne: momentāna
• Mehāniskā noturība: 10 000 ciklu
• Elektriskā noturība: 2 000 ciklu
• Spaiļu kapacitāte (ciets vads): 1–35 mm²
• Spaiļu kapacitāte (lokans vads): 1–25 mm²
• Testa poga: jā

Ieteikumi

Pēc uzstādīšanas un vismaz reizi mēnesī nospiediet testa pogu – tā pārliecināsieties, ka aizsardzība darbojas. Šis RCD ir paredzēts fiksētai uzstādīšanai sadales skapī, nevis kā pārnēsājama ierīce. Uzticiet montāžu sertificētam elektriķim.
