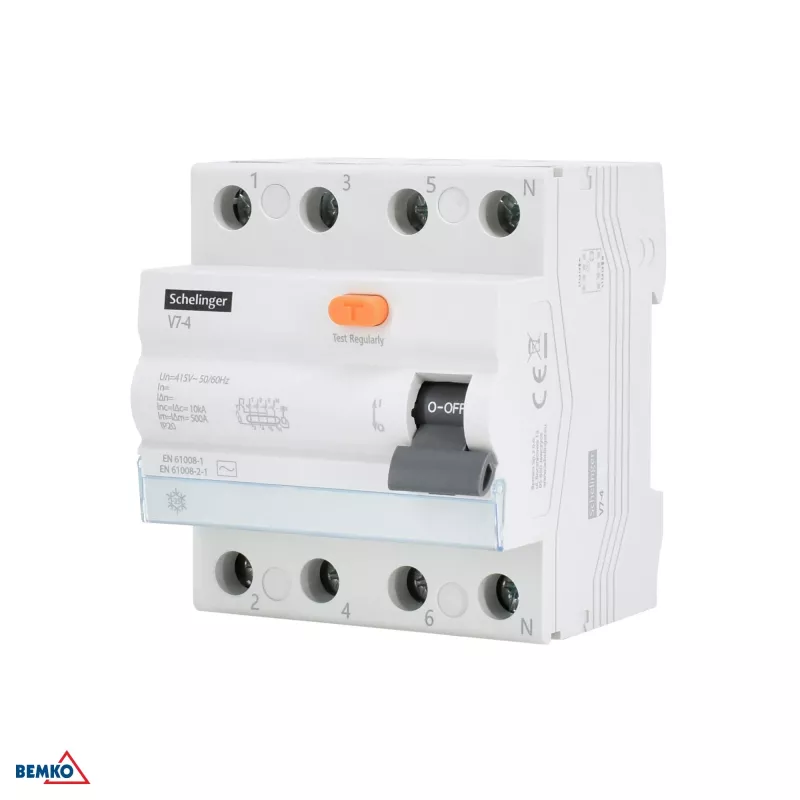

SCHELINGER A03-V7-4-63-030 Noplūdes strāvas aizsardzības slēdzis AC 4P 63A 30mA

Nevajag paļauties uz veciem drošinātājiem – šis SCHELINGER noplūdes strāvas slēdzis (RCD) reāli pasargā no zemējuma defektiem un samazina ugunsgrēka risku. Piemērots gan mājas sadales skapim, gan komerciālam panelim.

Priekšrocības

Momentāna atslēgšana – ja notiek noplūde, slēdzis nostrādā uzreiz. Testa poga ļauj regulāri pārbaudīt darbību. Mehāniskais indikators skaidri parāda, vai slēdzis ir atslēdzies. Uzstādāms uz DIN sliedes, tāpēc montāža ir vienkārša un ātra.

Kam tas der

• Dzīvojamo māju sadales skapjiem
• Biroju un veikalu elektropaneļiem
• Ražošanas cehu vadības skapjiem
• Aizsardzībai pret netiešu pieskārienu un ugunsbīstamību

Galvenie tehniskie parametri

• Tips: AC (maiņstrāvas noplūdei)
• Polu skaits: 4 (četrpolu)
• Nominālā strāva (In): 63 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede 35 mm
• Īssavienojuma izturība (Inc): 6 kA
• Noplūdes strāvas izslēgšanas spēja (IΔm): 500 A
• Atslēgšanas raksturlīkne: momentāna
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Vadu šķērsgriezums: 1–35 mm² (ciets), 1–25 mm² (elastīgs)
• Darba temperatūra: –25°C līdz +40°C
• Aizsardzības klase: IP20 (spailes), IP40 (uzstādītā korpusā)
• Standarts: IEC/EN 61008-1
• Testa poga: ir
• Atslēgšanas indikators: mehānisks karodziņš

Ieteikumi

Lai nodrošinātu drošību, katru ceturksni nospied testa pogu. Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis. Der TN, TT un IT sistēmām.
