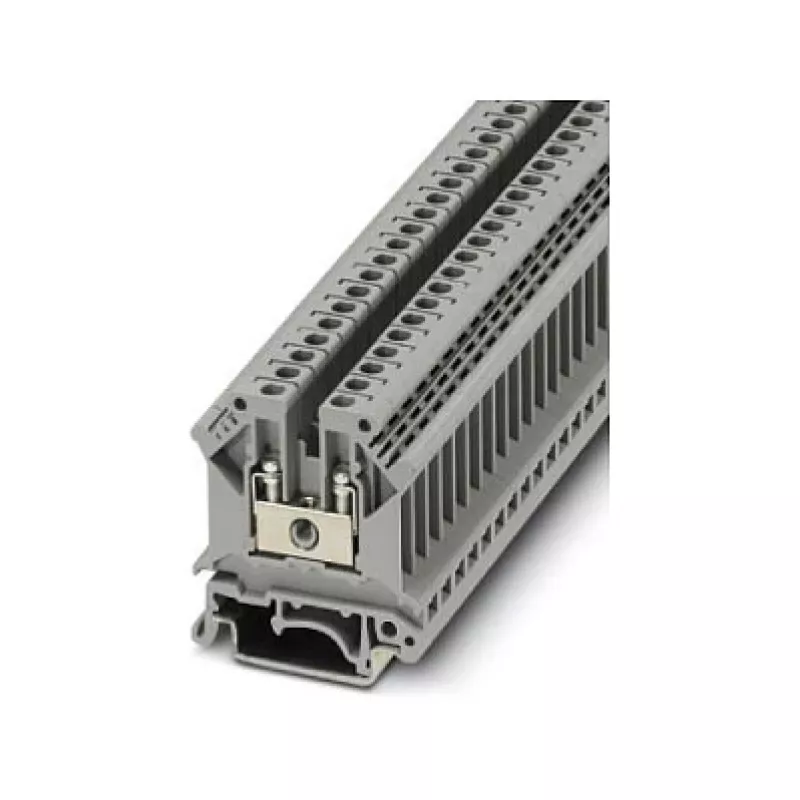

Phoenix Contact UK 5 Caurvada spaiļu bloks, skrūvju savienojums, 4 mm², 800 V, 32 A, pelēks, DIN sliedes montāža, 2 savienojumi, 1 potenciāls, PA izolācija, UL 94 V0

Pirmais, ko pamanīsi, turot rokā Phoenix Contact UK 5, ir tā kompaktā, robustā konstrukcija – pelēkais poliamīda korpuss ar skaidri iezīmētu skrūvju savienojumu. Tas nav tikai spaiļu bloks; tas ir uzticams risinājums vadu savienošanai līdz 4 mm², kas izturīgs pret vibrācijām un paredzēts ilgstošai darbībai rūpnieciskās iekārtās.

Kam tas paredzēts

Šis spaiļu bloks ir domāts elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri strādā ar jaudas sadali un signālu vadiem. Tas lieliski noder mašīnbūvē, procesu vadībā un enerģētikā, kur nepieciešami komponenti ar IEC sertifikāciju.

Galvenās priekšrocības

• Skrūvju savienojums ar M3 vītni – blīvs, gāzi necaurlaidīgs kontakts, kas neatslābst vibrācijas apstākļos.
• Nominālais šķērsgriezums 4 mm², atbalsta masīvus vadus no 0,2 līdz 6 mm² un dzīslu vadus no 0,2 līdz 4 mm².
• Nominālais spriegums 800 V un strāva 32 A (pēc IEC) – piemērots lielākajai daļai zemsprieguma ķēžu.
• Viens potenciāls ar diviem savienojumiem – vienkārša caurvada vadu pieslēgšana.
• Pelēks poliamīda (PA) korpuss, bez halogēniem un liesmu slāpējošs (UL 94 V0).
• Montāža uz standarta DIN sliedēm: NS 35/7,5, NS 35/15 un NS 32.
• Plašs darba temperatūru diapazons no -60 °C līdz +105 °C – iztur skarbus apstākļus.
• Atbilst IEC 60947-7-1, UL, CSA, VDE, EAC un cULus Recognized prasībām.

Specifikācijas

• Savienojuma tehnoloģija: skrūvju savienojums
• Savienojumu skaits: 2
• Potenciālu skaits: 1
• Nominālais šķērsgriezums: 4 mm²
• Masīvu vadu šķērsgriezums: 0,2 – 6 mm²
• Dzīslu vadu šķērsgriezums: 0,2 – 4 mm²
• AWG vadu izmērs: 24 – 10
• Noņemamās izolācijas garums: 9 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,6 – 0,8 Nm
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 32 A
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Izolācijas materiāls: PA (poliamīds)
• Uzliesmošanas klase: UL 94 V0
• Montāžas veids: DIN sliede (NS 35/7,5, NS 35/15, NS 32)
• Darba temperatūra: -60 °C līdz +105 °C
• Standarti/apstiprinājumi: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Lietošanas padomi

Izmanto griezes momenta skrūvgriezi ar iestatījumu 0,6–0,8 Nm, lai nodrošinātu drošu savienojumu, nesabojājot vadu. Dzīslu vadiem ieteicams izmantot uzgaļus, lai novērstu dzīslu izkliedēšanu. Bloku var grupēt ar citiem UK 5 blokiem, izmantojot standarta gala vāciņus un starpsienas, lai iegūtu kārtīgu un organizētu montāžu.
